Одноклавишный проходной/перекрестный сенсорный Адаптивный диммер Livolo, 1 пост, цвет белый

Одноклавишный проходной/перекрестный сенсорный Адаптивный диммер со стеклянной лицевой панелью LIVOLO VL-C701SD1-11 белого цвета предназначен для регулировки яркости диммируемых ламп одной линии нагрузки из двух или трех мест. При подключении 4-х и более выключателей в одну цепь управления, может происходить сбой в их работе.

В схеме подключения проходной диммер должен быть Главным (Master) выключателем. К нему подключается нагрузка. Диммер работает в режиме вкл/выкл и регулировка яркости освещения. Второстепенный (Slave) - это проходной выключатель. Он передает команду вкл/выкл проходному диммеру (главному выключателю).

Включение/выключение освещения осуществляется одним легким прикосновением. Для регулировки уровня освещения необходимо удерживать палец на сенсоре. Диммер оснащен функцией, которая позволяет запоминать последний настроенный уровень яркости, что позволяет включать осветительные приборы с уже настроенной яркостью. Позволяет создать уютную атмосферу в комнате. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

Для установки выключателя не требуется переделывать проводку.
Устанавливается в круглый подрозетник в комплекте со стеклянной лицевой панелью (в комплекте).

Отличие Адаптивного диммера от обычного сенсорного

Адаптивный диммер поддерживает два протокола диммирования - TRIAC и MOS tube dimmer. Работает со всеми диммируемыми лампами. Нет гудения. Обычный сенсорный диммер может быть не совместим с отдельными светодиодными лампами. Возможен "гул" ламп.
Имеет меньше шаг диммирования, что позволяет более плавно регулировать яркость. Это важно для регулировки светодиодных ламп, т.к. из-за конструктивных особенностей, светодиодные лампы имеют маленький диапазон регулирования яркости.
Диммирование происходит от минимального значения к максимальному и наоборот. Т.е. если при первом нажатии яркость увеличивалась, то при следующих удержаниях клавиши яркость будет продолжать увеличиваться до максимального значения, и только потом будет уменьшаться. В обычном сенсорном диммере при первом нажатии яркость увеличивается, при втором уменьшается и т.д.

Эксплуатация

1. Коснитесь сенсора для вкл/выкл света.
2. Коснитесь и удерживайте палец на сенсоре для регулировки уровня освещения.
3. Оснащен функцией памяти. При включении свет включится на последнем установленном уровне яркости.
4. Выключатель имеет двухцветную светодиодную подсветку клавиши. Красный цвет - выключатель включен, синий цвет - выключен.
5. Рабочее напряжение: 110-240 В, 50-60 Гц.
6. Мощность нагрузки: 10 Вт/Клавиша диммируемая лампа - 500 Вт/Клавиша. Выключатель может немного нагреваться, когда включен.
7. Избегайте использования нагрузок, превышающих номинальный выходной ток 2 А/Клавиша.
8. Подходит для эксплуатации с любыми типами ламп.
9. Лампы должны поддерживать функцию диммирования. В противном случае они могут моргать и выключаться.
10. Если выключатель не работает должным образом, отключите питание на 1 минуту, а затем снова включите.
11. Срок службы: 100 000 переключений. Гарантия 12 мес.

Синхронизация

Функция проходного выключателя будет работать только после синхронизации. Без синхронизации работает только Главный выключатель.

1. Прикоснитесь к сенсору Главного выключателя. Удерживайте палец до звукового сигнала (примерно 4-5 секунд), или пока не начнет мигать подсветка. Уберите палец из зоны сенсора.
2. Прикоснитесь к сенсору Второстепенного выключателя для синхронизации.

Сброс синхронизации

1. Прикоснитесь к сенсору Главного выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд).
2. Синхронизация сброшена.

Комплектация

• Механизм выключателя.
• Металлический суппорт для крепления.
• Стеклянная панель.

Монтаж

Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и др., что приведет к выходу механизма из строя. Не является гарантийным случаем!

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм выключателя в металлический суппорт.
4. Подсоедините провода. Подключение должно выполнятся строго со схемой подключения.

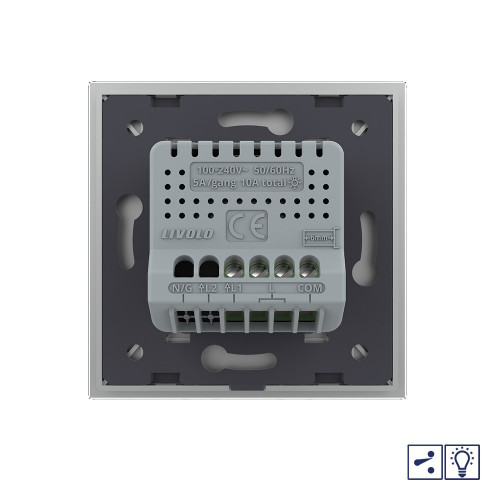

Главный выключатель: к клемме L1 выключателя подключается нагрузка (соединительные провода от источника освещения - ноль), к клемме L подается питание (фаза).Второстепенный выключатель: к клемме L1 ничего не подключается, к клемме L подается питание (фаза).COM-порты главного и второстепенного выключателей должны быть соединены между собой.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную панель.
   В комплекте, устанавливается на обесточенный выключатель.
7. Подайте питание на выключатель. Подождите 15-30 сек.

Меры предосторожности

Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

1. Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также в других суровых условиях, например, вблизи источников огня.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать выключатель.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
