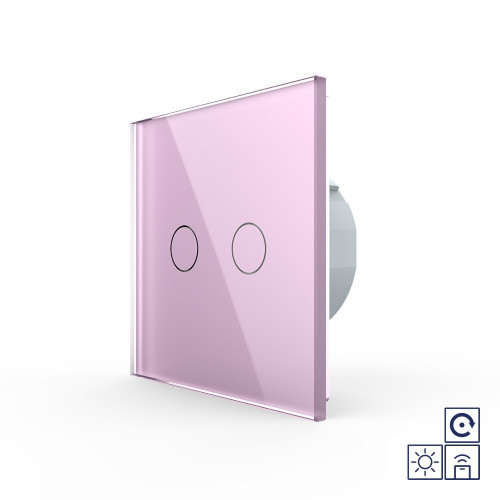

Двухклавишная радиоуправляемая сенсорная кнопка Livolo сухой контакт, 1 пост, Розовый

Двухклавишная сенсорная кнопка с сухим контактом с функцией радиоуправления со стеклянной лицевой панелью с помощью пульта ДУ используется, когда выключатель не должен напрямую управлять источником света, а должен подавать сигнал на реле для модуля, который управляет источником света.

Сухие контакты (беспотенциальные) выключателя сами не обладают никакой формой сигнала, а лишь коммутируют то, что к ним подключено. Позволяют управлять широчайшим спектром оборудования, не зависимо от используемых интерфейсов и параметров под напряжением 12/24В постоянного тока или 110-250В переменного тока.

Данная модель может использоваться для управления двигателями штор, жалюзи с подключением через RJ разъемы RJ-9(4P4C), RJ-11(6P4C), где необходима подача импульсного сигнала.

Управление нагрузкой осуществляется в режиме "включить-выключить" по принципу дверного звонка, т.е. контакт замкнут только во время прикосновения к сенсору. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

Для управления с пульта ДУ, выключатель необходимо подключить к пульту дистанционного управления LIVOLO VL-RMT-02 (VL-XR002-S70) или VL-RMT-04 (VL-XR004-LS70). Пульт приобретается отдельно. С пультами других производителей не работает.

Выключатель с сухим контактом. Для подключения требуется фаза и ноль переменного тока 110-240 В, 50-60 Гц.
Устанавливается в круглый подрозетник в комплекте со стеклянной лицевой панелью (в комплекте).

Возможные сферы применения

• Мастер кнопка совместно с контактором - выключение света во всей квартире одним выключателем.
• Управление светом с нескольких мест совместно с реле.
• Диммирование с нескольких мест совместно с импульсным DIM реле.
• В качестве кнопки дверного звонка совместно с "колоколом".
• Для Умного дома совместно с реле.
• Для других устройств, где есть необходимость подать импульс на устройство.

Эксплуатация

Это специальный выключатель. Внимательно ознакомьтесь с техническими параметрами перед использованием.

1. Коснитесь сенсора для вкл. Выключатель находится в состоянии "включен" только во время прикосновения к сенсору.
2. Выключатель имеет двухцветную светодиодную подсветку клавиши. Красный цвет - выключатель включен (в момент прикосновения к сенсору), синий цвет - выключен.
3. Рабочее напряжение: 110-240 В, 50-60 Гц.
4. Мощность нагрузки: - 1000 Вт/Клавиша. Выключатель может немного нагреваться, когда включен.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток 5 А/Клавиша.
6. Выключатель сам не обладает никакой формой сигнала, а лишь отправляет импульс на реле модуля, который к ниму подключен. Позволяет управлять широчайшим спектром оборудования, не зависимо от используемых интерфейсов и параметров под напряжением 12В - 250В.
7. Если выключатель не работает должным образом, отключите питание на 1 минуту, а затем снова включите.
8. Срок службы: 100 000 переключений. Гарантия 12 мес.

Дистанционное управление

Радиоуправление выключателя осуществляется с помощью пульта дистанционного управления LIVOLO VL-RMT-02 (VL-XR002-S70) или VL-RMT-04 (VL-XR004-LS70). С пультами других производителей не работает.
Пульт в комплект не в ходит, приобретается отдельно.

Синхронизация - подключение пульта к выключателю

1. Прикоснитесь к сенсору выключателя. Удерживайте палец до звукового сигнала (примерно 4-5 секунд), или пока не начнет мигать подсветка. Уберите палец из зоны сенсора.
2. Нажмите кнопку на пульте. Каждая кнопка подключается отдельно.

Сброс синхронизации

1. Прикоснитесь к сенсору выключателя и удерживайте до второго звукового сигнала (примерно 10 секунд).
2. Синхронизация сброшена.

Комплектация

• Механизм выключателя.
• Металлический суппорт для крепления.
• Стеклянная панель.

Монтаж

Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и др., что приведет к выходу механизма из строя. Не является гарантийным случаем!

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм выключателя в металлический суппорт.
4. Подсоедините провода. Подключение должно выполнятся строго со схемой подключения. К клеммам N/G - ноль и COM - фаза подключается питание выключателя. Клемма L - вход, а L1 и L2 - выход - соединительные провода от нагрузки или подключенного оборудования. Затяните клеммы.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную панель.
   В комплекте, устанавливается на обесточенный выключатель.
7. Подайте питание на выключатель. Подождите 15-30 сек.

Меры предосторожности

Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

1. Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также в других суровых условиях, например, вблизи источников огня.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать выключатель.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
