Бесконтактный выключатель Livolo, сухой контакт, цвет белый (механизм) VL-FCU1-2WP

Механизм бесконтактного сенсорного выключателя LIVOLO VL-FCU1-2WP белого цвета предназначен для управления одной линией нагрузки.

Включение/выключение освещения осуществляется одним легким движением руки или любого другого предмета на расстоянии до 8 см. от сенсора. Например, если выключатель установлен на кухне, и вам нужно включить/выключить свет, а руки грязные или мокрые, то просто проведите рукой перед выключателем.

Выключатель с сухим контактом. Для подключения требуется фаза и ноль переменного тока 110-240 В, 50-60 Гц.
Устанавливается в круглый подрозетник в комплекте со стеклянной рамкой (в комплект не входит).

Эксплуатация

1. Для вкл/выкл света проведите рукой или предметом на расстоянии до 8 см. от выключателя, чтобы сработал датчик обнаружения. Датчик быстро распознает жесты и предметы.
2. Выключатель имеет двухцветную светодиодную индикацию состояния. Красный цвет - выключатель включен, синий цвет - выключен.
3. Рабочее напряжение: 110-240 В, 50-60 Гц.
4. Мощность нагрузки: 3 Вт - 200 Вт. Выключатель может немного нагреваться, когда включен.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток 1 А.
6. Подходит для эксплуатации с любыми типами ламп.
7. Если выключатель не работает должным образом, отключите питание на 1 минуту, а затем снова включите.
8. Срок службы: 100 000 переключений. Гарантия 12 мес.

Комплектация

• Механизм выключателя.
• Металлический суппорт для крепления.
• БЕЗ стеклянной рамки. Приобретается отдельно.

Монтаж

Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и др., что приведет к выходу механизма из строя. Не является гарантийным случаем!

1. Достаньте комплектующие из упаковки.
2. Обязательно отключите питание перед установкой.
3. Поместите механизм выключателя в металлический суппорт.

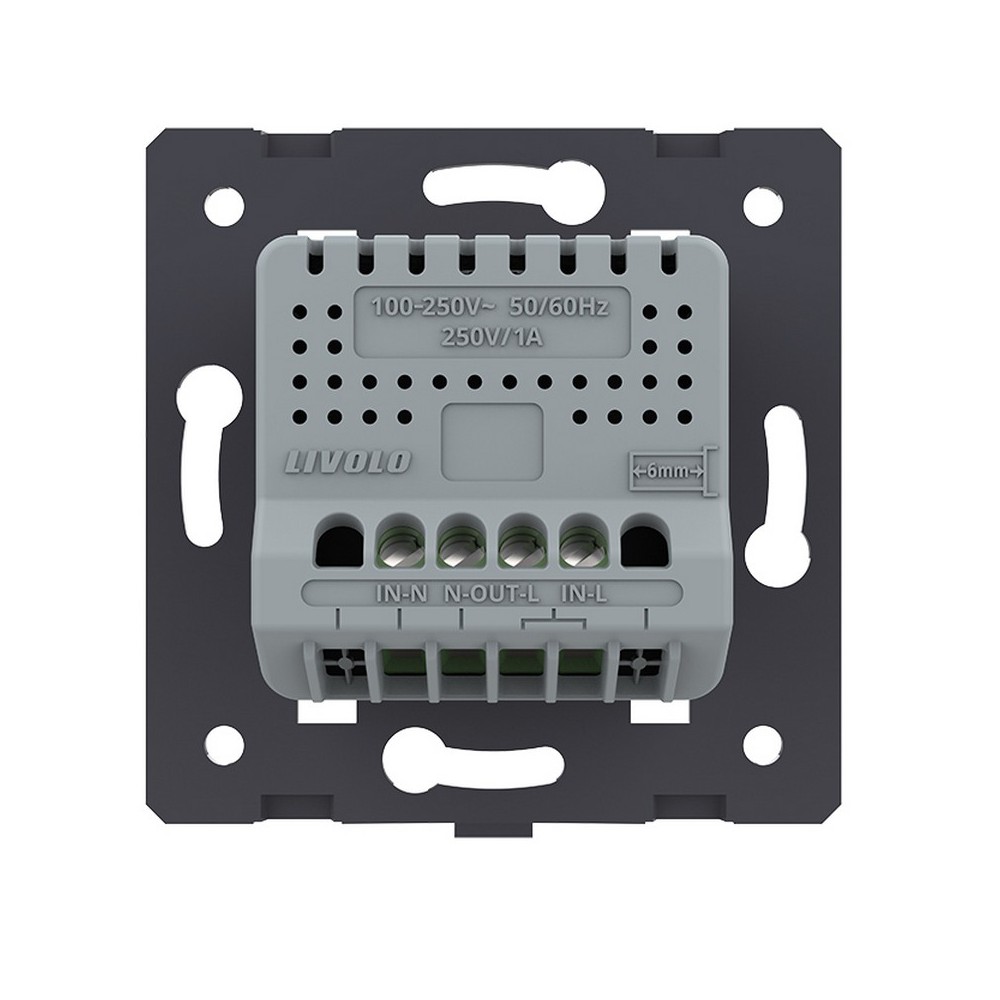

4. Напряжение питания подается на клеммы IN-N (ноль) и IN-L (фаза). К клеммам N-OUT и L-OUT подключается нагрузка (соединительные провода от источника освещения). Ноль от нагрузки вместо клеммы N-OUT можно подключить к общему нулевому проводу. Затяните клеммы.
5. Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
6. Установите стеклянную рамку.
   В комплект не входит.
7. Подайте питание на выключатель. Подождите 15-30 сек.

Меры предосторожности

Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

1. Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также в других суровых условиях, например, вблизи источников огня.
2. Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
3. Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
4. Категорически запрещается разбирать выключатель.
5. Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.
6. Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
